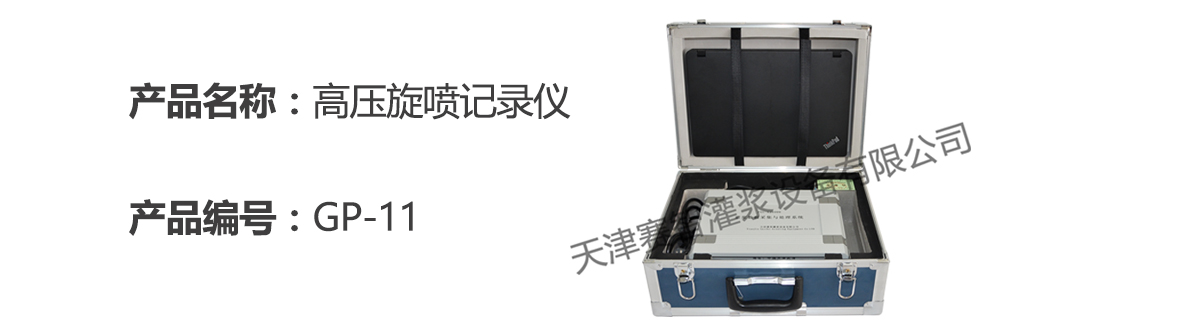

高压旋喷灌浆记录仪
发布时间: 2017-08-29 15:24
高压旋喷灌浆记录仪核心部件是数据采集与处理模块。各传感器输入的模拟信号经由模块转换处理后,送到模数转换电路转变成数字信号。再经过光电隔离送到工控机内部总线,CPU采用内触发式每250毫秒循环采集通道数据,采集到的数据经处理后实时送入显示器、供用户浏览及打印。

仪器组成部分:
高压旋喷灌浆记录仪主要由高压旋喷灌浆记录仪主机、数据采集软件、笔记本电脑、打印机、压力传感器、流量传感器、转速传感器等组成。
仪器主要特点:
1)仪器稳定性强,特别适合水电工地长时间不间断工作、电压波动大、潮湿、烟尘、频繁移动等恶劣工况。
2)该系统可同时自动检测水压、水流量、风压、风流量、进浆密度、回浆密度、浆液流量、提升速度、旋转速度、深度测量等11个参数。
工作原理:
高压旋喷灌浆记录仪核心部件是数据采集与处理模块。各传感器输入的模拟信号经由模块转换处理后,送到模数转换电路转变成数字信号。再经过光电隔离送到工控机内部总线,CPU采用内触发式每250毫秒循环采集通道数据,采集到的数据经处理后实时送入显示器、供用户浏览及打印。
主要技术参数:
采集频率:64次/秒
检测参数:水压/水流量、风压/风流量、浆压/浆流量/浆密度、提升转速/旋转转速、深度测量
采集精度:5‰
工作电源:AC 50HZ 220V ±10%
功 率:150W
工作温度:-20℃— +70℃
工作湿度:0—90%RH
重 量:2.5Kg
